Lineartechnik-Set Dragon Steel CNC Small

Von 586,15 € Normalpreis 651,30 €

Bis 644,92 € Normalpreis 716,60 €

Kurzbeschreibung

Zum Ende der Bildergalerie springen

Zum Anfang der Bildergalerie springen

Anpassen Lineartechnik-Set Dragon Steel CNC Small

Kugelumlaufspindel X-Achse

Kugelumlaufspindel KUS-1605C7-600 (Durchmesser: 16mm, Steigung: 5mm, Länge: 600mm, Genauigkeit: C7) inkl. Kugelumlaufmutter und 1x Feingewindemutter 6-Kant M12x1 und 2x Tellerfedern 12,2 + 80,55 €

Menge

Kugelumlaufspindeln Y-Achse

Kugelumlaufspindel KUS-1605C7-1000 (Durchmesser: 16mm, Steigung: 5mm, Länge: 1000mm, Genauigkeit: C7) inkl. Kugelumlaufmutter und 1x Feingewindemutter 6-Kant M12x1 und 2x Tellerfedern 12,2 + 100,26 €

Menge

Kugelumlaufspindel Z-Achse

Kugelumlaufspindel KUS-1204C7-350 (Durchmesser: 12mm, Steigung: 4mm, Länge: 350mm, Genauigkeit: C7) inkl. Kugelumlaufmutter und 1x Feingewindemutter 6-Kant M10x1 und 2x Tellerfedern 10,2 + 69,75 €

Menge

Spannblock / Spindelmuttergehäuse X- & Y-Achse

Spannblock für 16mm Kugelumlaufspindel inkl. Schrauben (Spindelmuttergehäuse) + 18,54 €

Menge

Spannblock / Spindelmuttergehäuse Z-Achse

Spannblock für 12mm Kugelumlaufspindel inkl. Schrauben (22mm Bohrung)(Spindelmuttergehäuse) + 18,54 €

Menge

Linearführungen X-Achse

2x wellenunterstützte Linearführung LFR-16-600 inkl. 4x Blockwagen (kurz) LFW-16-BS + 52,83 €

Menge

Linearführungen Y-Achse

2x wellenunterstützte Linearführung LFR-16-1000 inkl. 4x Blockwagen (kurz) LFW-16-BS + 70,46 €

Menge

Linearführungen Z-Achse

2x freitragende Wellenführung WFR-16-300 inkl. 4x Blockwagen (kurz) WFW-16-BS und 4x Bockwellenhaltern WFH-16-B + 37,88 €

Menge

Wellenkupplung X- & Y-Achse

Menge

Wellenkupplung Z-Achse

Menge

* Pflichtfelder

Ihre Anpassung

Lineartechnik-Set Dragon Steel CNC Small

Verfügbar

Anzahl

586,15 €

Zusammenfassung

Details

Lineartechnik-Set für Dragon Steel CNC Small

10,0% Rabatt! (Rabatt ist bereits Set-bezogen berücksichtigt, es wird kein Rabattcode benötigt.)

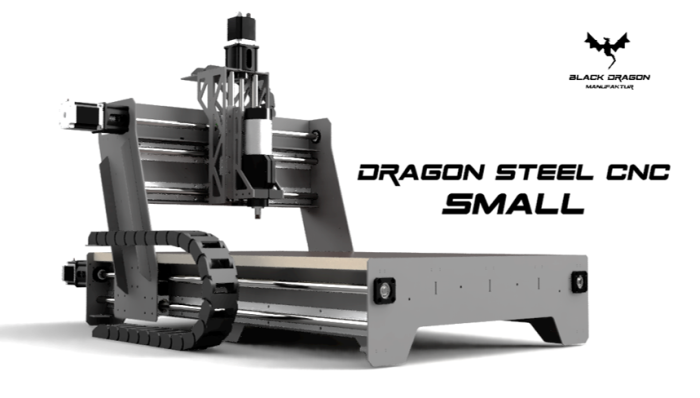

(Produktfoto zeigt die gesamte Maschine inkl. aller Positionen. Dieses Angebot umfasst NUR die aufgeführten mechanischen Lineartechnikkomponenten!)

Dieser Bausatz beinhaltet die Lineartechnik-Komponenten für den Bau Fräsmaschine von www.black-dragon-manufaktur.com Die Maschine kann als Komplettmaschine bei der Black Dragon Manufaktur in Olfen erworben werden oder als Bausatz bestellt werden. Die Lineartechnik bekommt ihr wie gewohnt bei uns. DIe restlichen Bauteile gibt's aus Olfen.

In diesem Angebot erhaltet ihr die erforderlichen Lineartechnik-Komponenten zum Nachbau der Maschine. Das Angebot ist mit Sebastian Lütkenhaus abgesprochen und inhaltlich abgestimmt. Für mehr Details könnt ihr den Link www.black-dragon-manufaktur.com nutzen.

Optional können Wellenkupplung im Bestellumfang hinzugefügt werden.

Informationen zur Maschine

Diese CNC hat einen Verfahrweg von 860mm x 400mm x 160mm und eine Durchfahrtshöhe von 108 mm.

Der Rahmen besteht aus 3mm Industrie Stahl welche miteinander Verschweißt sind, dadurch ist die CNC extrem verwindungssteif und benötigt keine 20mm Dicken Aluplatten um die gleiche Steifigkeit zu erreichen, Darauf geben wir 5 Jahre Garantie.

Die Stahlteile werden auf einer Industrie Laser geschnitten und wiesen eine hervorragende Passgenauigkeit auf.

uf allen Achsen sind Kugelumlaufspindeln und Linearführungen verbaut

DieDragon Steel CNC´s können Holz, Kunststoffe, NE-Metalle uvm. verarbeiten.

Versand

Der Versand der Sets ist kostenlos. Der Versand erfolgt als versichertes Paket mit GLS oder DPD.

Eckdaten der Maschine

Abmessungen der Maschinenführungen

X-Achse: 600 mm

Y-Achse: 1000 mm

Z-Achse: 300 mm

Verfahrwege der Maschinenführungen

X-Achse: 400 mm

Y-Achse: 860 mm

Z-Achse: 160 mm
