Z-Achse K300-170/140-L

Von 320,83 € Normalpreis 396,00 €

Bis 445,95 € Normalpreis 529,10 €

Anpassen Z-Achse K300-170/140-L
Z-Achse K300-170/140-L   + 320,83 €

* Pflichtfelder

Ihre Anpassung
Z-Achse K300
Z-Achse K300-170/140-L

Verfügbar

320,83 €

Zusammenfassung

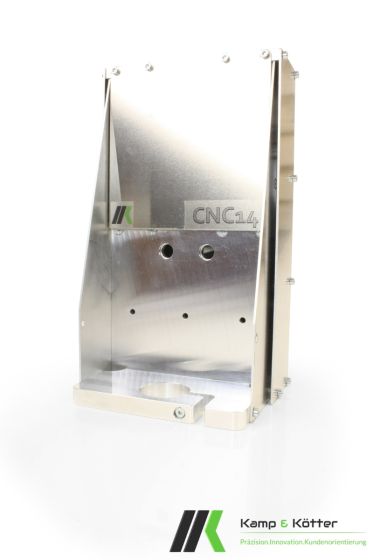

    Z-Achse K300-170/140-L (Anbausystem)

    Osteraktion! (nur bis zum 03.04.2021 & solange der Vorrat reicht)

    Die Z-Achse ist als modulares Anbausystem konzipiert. Stabile, leichtgängige und vor Schmutz geschützte Z-Achse zum Bau einer CNC Fräse, CNC-Graviereinrichtung oder einer CNC-Plasma- oder Laserscheideranlage. Die Z-Achse wurde insbesondere für die Verwendung auf CNC14-Portalfräsmaschinen entwickelt.

    Die seitlich angeordneten Spanschutzbleche schützen die Führungen & Kugelumlaufspindel vor Spänen und verleihen der Motoraufnahme eine besonders hohe Steifigkeit.

    Erfahrungsbericht / Anwendervideo von Bastel Bird auf Youtube: https://www.youtube.com/watch?v=J5CsU8TXWOw



    Die Z-Achse wird mit folgenden Auswahloptionen angeboten:

    A) Spindelaufnahme: 1) 1-fache 43mm Eurohalsaufnahme ODER 2) 2-fach Aufnahme für 80mm Frässpindel

    B) Auslieferungsart: 1) in Einzelteilen als Bausatz inkl. Montageanleitung ODER 2) vollständig montiert



    (ggf. optische Abweichungen vom Produktbild. Farbgebung, Gravuren etc.)

    Die dargestellte Wellenkupplung ist nicht Bestandteil des Angebots und ist in Abhängigkeit der verwendeten Motorwelle zu wählen. Auf der Seite der Kugelumlaufspindel ist ein Durchmesser von 8 mm zu wählen.



    Technische Daten der Z-Achse

    Verfahrweg: 140 mm
    Breite: 172 mm
    Höhe (eingefahren): 307 mm
    Höhe (ausgefahren):  447 mm
    Gewicht:



    Verwendete Komponenten

    - Kugelumlaufspindel 1204-3 C7 P1 - 250mm mit Spindelmutter
    - Präzisionswellenführung Ø16 x 300 mm mit 4 Linearwagen
    - Schrägkugellager Typ 7000AC (gegeneinander verspannt)
    - Spannblock / Spindelmuttergehäuse
    - CNC-gefertigte Fräsbauteile (Präzisionsgussplatten EN AW 5083)
    - Spanschutzbleche inkl. Schmutzabstreifer an bewegten Teilen



    Vorbereitungen / Anbauteile


    - Frässpindelhalter für 43mm Eurohals oder 80mm Aufnahme (Auswahl)
    - vorgesehene Gewindebohrung für M8x1 Näherungssensor
    - Montage über 4 Aufnahmebohrungen
    - die Maße der Z-Achse inkl. Montagebohrungen sind auf die CNC14-Portalfräse (Workshop) abgestimmt. Die Verwendung für einen Eigenbau ist aber uneingeschränkt möglich.
    - Die dargestellte Wellenkupplung ist nicht Bestandteil des Angebots und ist in Abhängigkeit der verwendeten Motorwelle zu wählen. Auf der Seite der Kugelumlaufspindel ist ein Durchmesser von 8 mm zu wählen.



    Z-Achse Zeichnung

    Z-Achse Technische Beschreibung



    Hinweis: Die dargestellte Wellenkupplung ist nicht Bestandteil des Angebots und ist in Abhängigkeit der verwendeten Motorwelle zu wählen. Auf der Seite der Kugelumlaufspindel ist ein Durchmesser von 8 mm zu wählen.
