Wellenführungen [WF]

Wellenführungen WF zeichnen sich durch ihre Präzision und leichten Lauf aus, sind jedoch für vergleichsweise geringe Lasten vorgesehen.

Aufbau

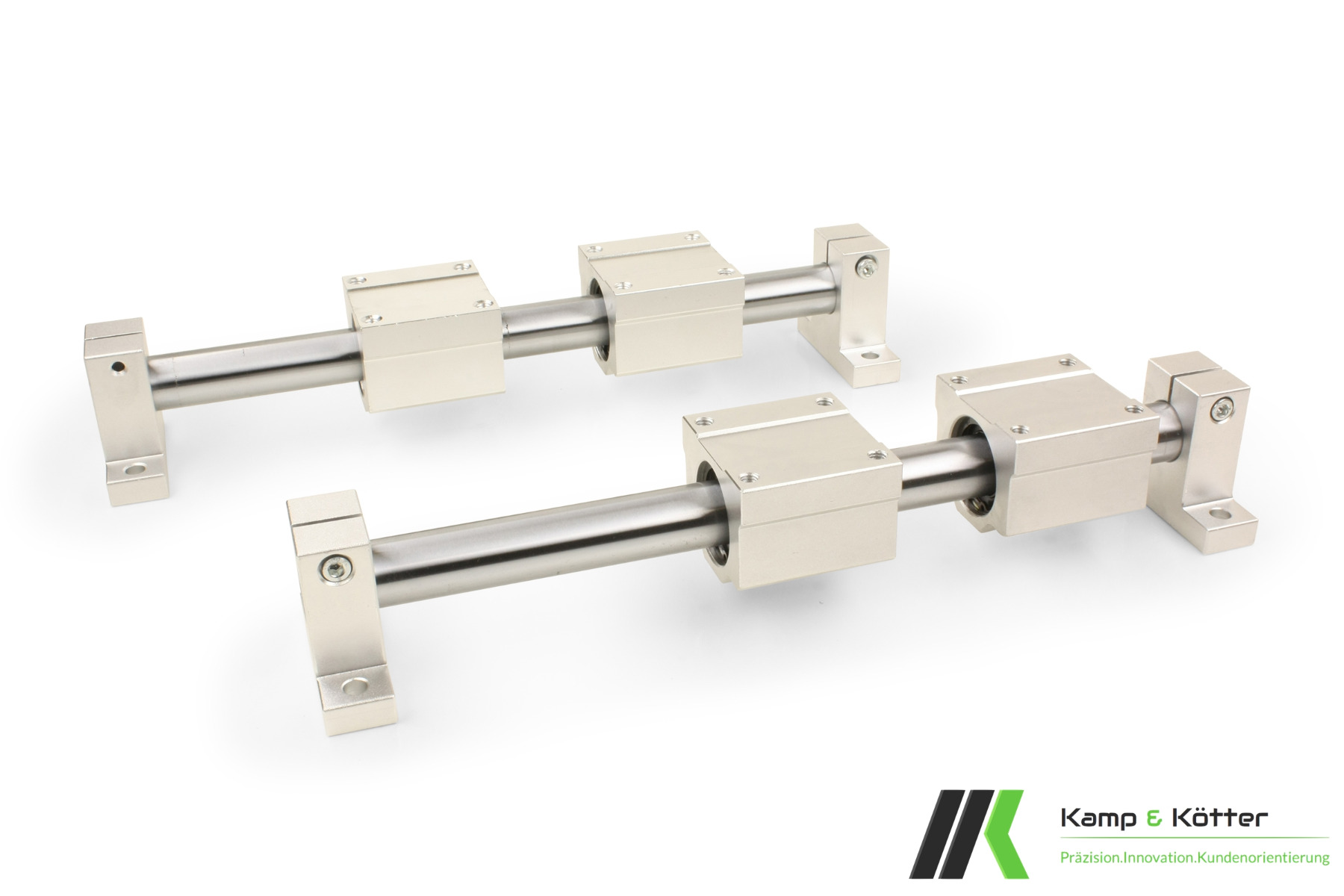

Kugelgelagerte Linearlager auf einer Präzisionswelle sorgen für sauberen und leichten Lauf. Die Linearlager sind entweder in einem Gehäuse in Blockausführung oder mit Flansch verbaut.

Die Wellen können über Bock- oder Flanschwellenhalter befestigt werden.

Die einfache Geometrie der Führungsschiene sorgt zusätzlich dafür, dass eine Abdichtung des Lagergehäuses gegen Schmutz und die Reinigung der Schienen einfach umzusetzen ist. Das erlaubt auch einen Betrieb unter widrigen Bedingungen.

Besonderheiten

Durch die Lagerung auf einer Rundwelle werden im Wesentlichen keine Momente um diese Achse übertragen.

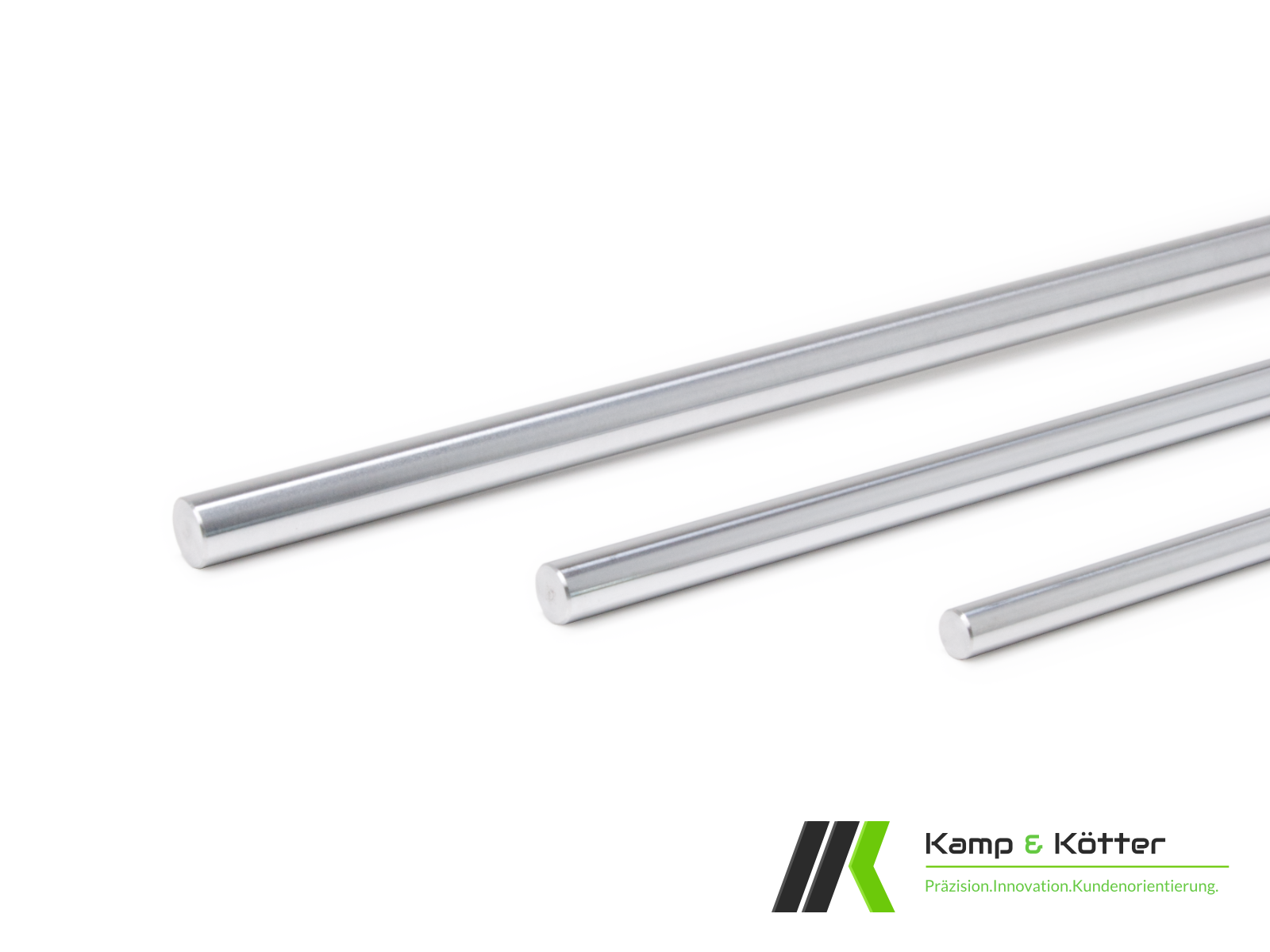

Durchmesser 8 - 12 mm

d [mm] C [N] C₀ [N]
8 220 390
10 290 550
12 400 780

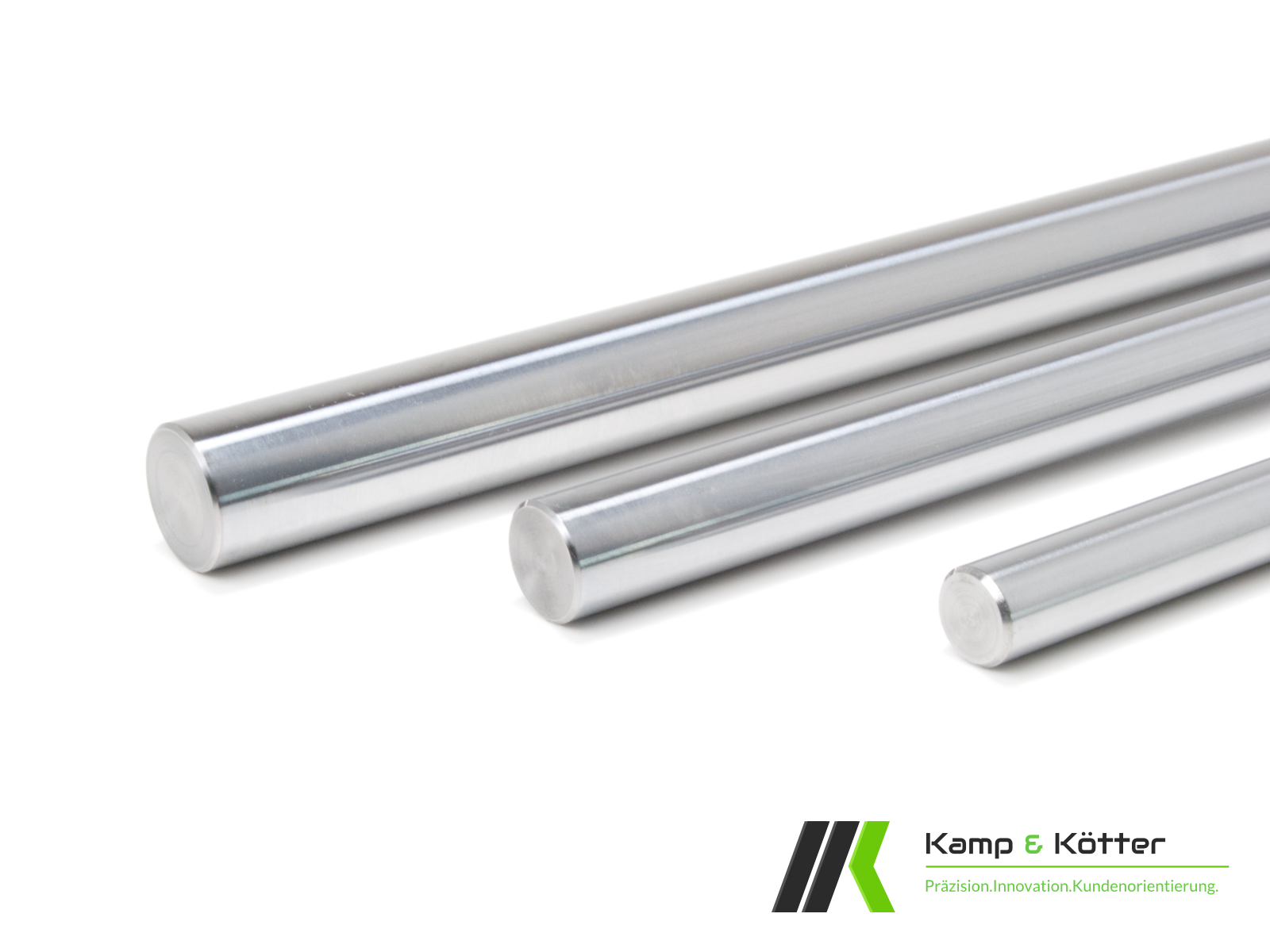

Durchmesser 16 - 25 mm

d [mm] C [N] C₀ [N]
16 610 1180
20 700 1350
25 770 1550

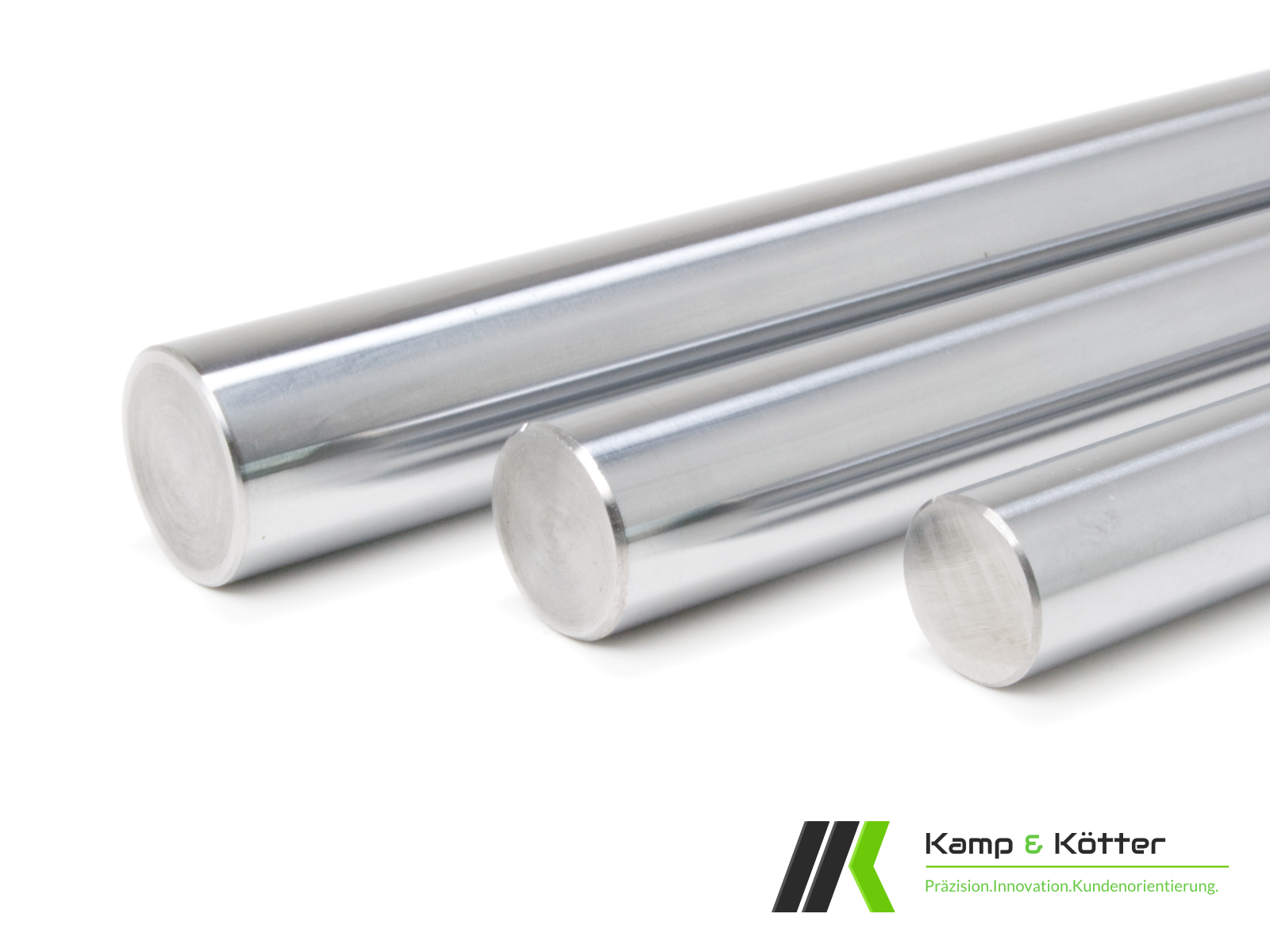

Durchmesser 30 - 40 mm

d [mm] C [N] C₀ [N]
30 1240 2700
35 1320 3100
40 1710 4020
