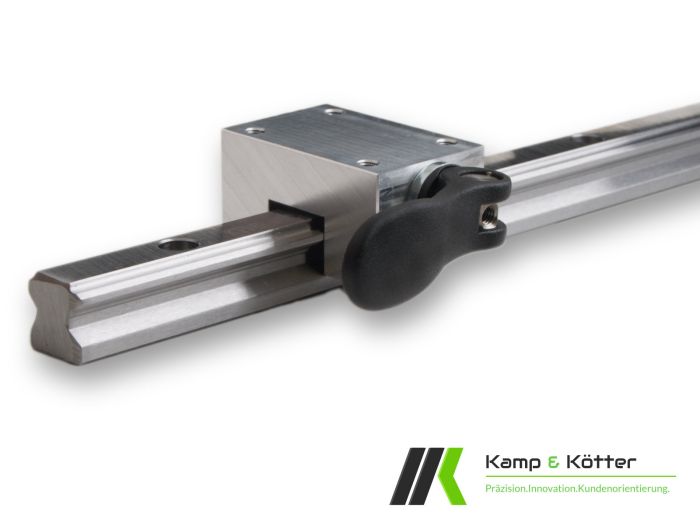

Manuelles Klemmelement MKE

Ab 59,00 € Normalpreis 62,77 €


Manuelles Klemmelement MKE für Profil- & Wellenführungen

inkl. Handhebel zur Arretierung

Das Klemmelement MKE kann in Verbindung mit unseren Profilführungen & Rundführungen verwendet werden. Es ermöglicht eine Arretierung direkt auf der Führungsschiene.

Durch den interen Aufbau des Klemmelements erfolgt die Klemmung zentrisch.

Werkstoff: Aluminium

inkl. Klemmhebel


Die genauen Maße sind der technischen Zeichnung in Abbildung 2 zu entnehmen.

Kennzeichnung

Die Bezeichnung der Linearführung und Linearwagen erfolgt nach folgendem Prinzip.

MKE-P-15 = Manuelles Klemmelement für Profilführungen in Baugröße 15 mm
MKE-R-20 = Manuelles Klemmelement für Rundführung  Baugröße 20 mm



Weitere Detais und Beschreibungen können dem Produktkatalog entnommen werden.



Befestigung / Montage der Führungen

Die Befestigung des Klemmelements erfolgt über vier Gewindebohrungen. Das Element kann hierüber direkt am Aufbau oberhalb des Linearwagens montiert werden. Die Montagemaße sind in der Zeichnung und in der nachfolgenden Tabelle enthalten. Weitere Fotos zeigen den beispielhaften Aufbau im montierten Zustand (Fotos folgen).

Die Oberkante des Klemmelements MKE schließt bündig mit der Oberkante des Linearwagens ab.

Klemmelement MKE A B D H K L W
MKE-P-15 22 35 M4 29 10,8 30 48
MKE-P-20
MKE-P-25
MKE-R-16
MKE-R-20
alle Angaben in mm

 Weitere Klemmelemente auf Anfrage.



Versand

Der Versand des Klemmelements ist kostenlos und erfolgt als versichertes Paket durch GLS/DPD in einem stabilen doppelwandigen Karton. Die Versandzeit beträgt in der Regel 1-2 Werktage.

Sonstige Informationen

Falls Sie Fragen zu einem Artikel haben oder eine Beratung bezüglich Ihres Projektes benötigen rufen Sie uns doch einfach an oder schreiben Sie uns eine Email.



Lieferumfang

1x manuelles Klemmelement MKE-x-xx [Abmessungen gemäß Auswahl]

Mehr Informationen
Lieferzeit 2-3 Tage
