Lineartechnik-Set FENJA M800
Von 632,02 € Normalpreis 691,49 €
Bis 760,90 € Normalpreis 832,49 €
Mechanik-Set FENJA M800
Lineartechnik-Set für Bausatz FENJA M800

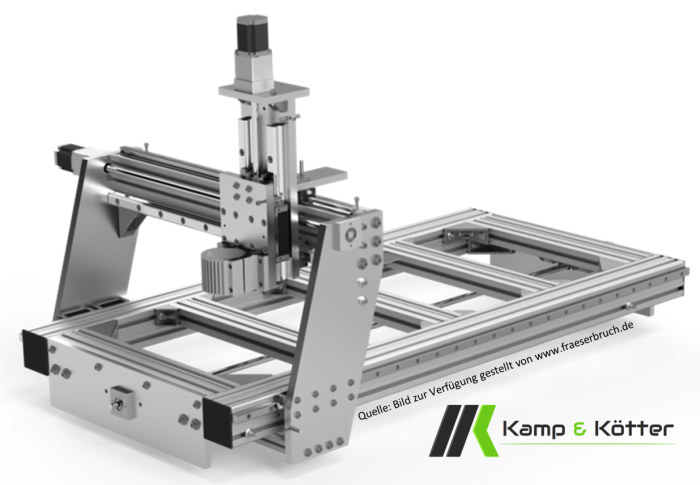

(Produktfoto zeigt die gesamte Maschine inkl. aller Positionen. Dieses Angebot umfasst NUR die aufgeführten mechanischen Lineartechnikkomponenten!)
Dieser Bausatz beinhaltet die mechanischen Komponenten zum Bau einer FENJA M800. Dieser Bausatz stammt vom Anbieter fraeserbruch.de Die Zusammenstellung des mechanischen Bausatzes ist in Zusammenarbeit mit dem Urheber / Entwickler des Bausatzes zusammengestellt und abgestimmt worden.
Dieses Angebot entspricht dem PAKET 2. Die Pakete 1 und 3 sind separat zu erwerben. Bitte hierzu unbedingt die Angaben des Entwicklers beachten: https://fraeserbruch.de/leitfaden-beschaffung
Bitte auch die Endenbearbeitungen der Kugelumlaufspindeln (FO und FL beachten. bei der M800 ist bisher keine FL35-Endenbearbeitung möglich!)
Die letzten 3 Positionen umfassen die Spannblöcke / Spindelmutteraufnahmen, die Wellenkupplungen und die Motorhalterungen. Diese können optional und in frei wählbarer Menge ausgewählt werden. Bei den Wellenkupplungen ist zusätzlich auf den richtigen Wellendurchmesser des Antriebmotors zu achten.
Die Kugelumlaufspindeln und Profilführungen sind hinsichtlich Länge, Baugröße, Durchmesser und aller weiterer technischen Daten exakt auf die Bausätze abgestimmt.
Mechanik-Set: FENJA M800 |
||
Pos. |
Bezeichnung |
Menge |
1 |
Profil-/Trapezführung KPF-S30 x 330mm |
2 |
2 |
Profil-/Trapezführung KPF-S30 x 678mm |
1 |
3 |
Linearführungswagen für KPF-S30 Ausführung: Block/lang, Vorspannung: ZA |
2 |
4 |
Linearführungswagen für KPF-S30 Ausführung: Flansch/lang, Vorspannung: ZA |
1 |
5 |
Profil-/Trapezführung KPF-S20 x 650mm |
1 |
6 |
Profil-/Trapezführung KPF-S20 x 1020mm |
2 |
7 |
Linearführungswagen für KPF-S20 Ausführung: Block/lang Vorspannung: ZA |
4 |
8 |
Linearführungswagen für KPF-S20 Ausführung: Block/kurz Vorspannung: ZA |
1 |
9 |
Kugelumlaufspindel 1605-3 C7 P1 L = 351mm inkl. Spindelmutter FO |
1 |
10 |
Kugelumlaufspindel 1605-3 C7 P1 L = 786mm inkl. Spindelmutter FL |
1 |
11 |
Kugelumlaufspindel 1605-3 C7 P1 L = 1076mm inkl. Spindelmutter FL |
1 |
12 |
Schrittmotorhalter für NEMA 23-Bauform |
OPTIONAL |
13 |
Wellen-/Klauenkupplung WK25 D1 = 10mm D2 = ? |
OPTIONAL |
14 |
Spannblock / Spindelmuttergehäuse für KUS1605 |
OPTIONAL |
Versand
Der Versand der Sets ist kostenlos. Der Versand erfolgt als versichertes Paket mit GLS. Die Versandzeit beträgt in der Regel 2-3 Werktage nach Zahlungseingang.
