Linearführung / Profilführung Set

Ab 116,75 € Normalpreis 124,20 €

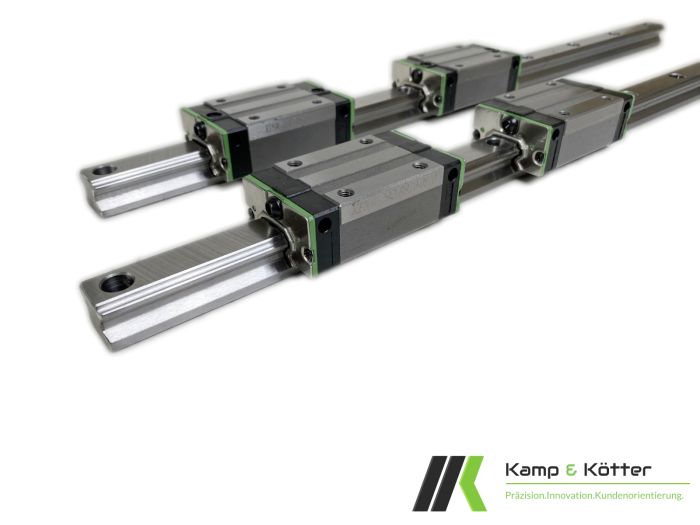

Profilführungs-Set KPNR-C mit 4 Linearwagen KPNW-C-Z0

inkl. Abdeckkappen für Befestigungsbohrungen

Die Profilführungen eignet sich hervorangend in allen Bereichen, in denen hochpräzise lineare Bewegungen mit hohen bis sehr hohen Lasten realisiert werden müssen. Durch die flache und massive Profilbauweise sind extrem hohe Belastungen möglich. Durch die 4-Bahnen-kugelgelagerten Linearwagen und eine präzise Fertigung ist die gewünschte Leichtgängikeit auch bei hohen Belastungen gewährleistet. Die Linearwagen liefern wir Ihnen spielfrei vorgespannt. Hauptsächliches Einsatzgebiet für Linearführungen ist der Bau von CNC-Maschinen, wie CNC-Drehbänke, CNC-Fräsen, Portalfräsen u.v.m.

Die Profilführungen werden in verschieden Ausführungen angeboten. Über das Auswahlmenü können Schienenbreite, Schienenlänge und Bauform der Präzisionslinearwagen ausgewählt werden. Das Set umfasst immer 2 Profilführungsschienen und 4 Präzisionslinearwagen.

Die genauen Maße sind der technischen Zeichnung in Abbildung 2 zu entnehmen.

Technische Informationen

Profilführung Set / Linearführung inkl. Wagen

Führungsbreite:

15-35 mm

Länge:

bis 3800 mm

Gewicht Führungsschiene:

siehe Datenblatt

Gewicht Linearwagen:

siehe Datenblatt

Material:

 100Cr6 (induktiv gehärtet)

statische Tragfähigzahl C0:

siehe Datenblatt

dynamische Tragzahl C:

siehe Datenblatt

Vorspannung:

Z0

weitere Daten sind der technischen Zeichnung zu entnehmen.

Kennzeichnung

Die Bezeichnung der Linearführung und Linearwagen erfolgt nach folgendem Prinzip.

Bezeichnung der Führungsschiene

KPNR: Kamp&Kötter, Profilführung, Normale Bauform, Rail/Schiene
KPFR: Kamp&Kötter, Profilführung, Flache Bauform, Rail/Schiene
PMR: Kamp&Kötter, Profilführung, Miniatur Bauform, Rail/Schiene

15C: Baugröße 15, Präzisionsklasse C
20C: Baugröße 20, Präzisionsklasse C
20P: Baugröße 20, Präzisionsklasse P
25P: Baugröße 25, Präzisionsklasse P

Bezeichnung der Linearwagen

KPNW: Kamp&Kötter, Profilführung, Normale Bauform, Wagen
KPFW: Kamp&Kötter, Profilführung, Miniatur Bauform, Wagen
KPMW: Kamp&Kötter, Profilführung, Flache Bauform, Wagen

15C: Baugröße 15, Präzisionsklasse C
20C: Baugröße 20, Präzisionsklasse C
20P: Baugröße 20, Präzisionsklasse P
25P: Baugröße 25, Präzisionsklasse P

BLZ0: Blockwagen, Lange Ausführung, Vorspannklasse Z0.
FLZ0: Flanschwagen, Lange Ausführung, Vorspannklasse Z0.
FSZ0: Flanschwagen, Short/kurze Ausführung, Vorspannklasse Z0.
FSZ1: Flanschwagen, Short/kurze Ausführung, Vorspannklasse Z1.



Weitere Detais und Beschreibungen können den Produktkatalog entnommen werden.



Falls Sie einzelne Profilführungen benötigen und diese nicht im Set kaufen möchten oder eine abweichende Anzahl an Linearwagen benötigen, schreiben Sie uns einfach eine Email und wir stellen Ihnen die Produkte nach Ihren Wünschen zusammen.

Befestigung / Montage der Führungen

Zur Befestigung der Profilführung empfehlen wir Inbusschrauben nach DIN 912. Die Montagebohrungen in der Profilführungsschiene haben einen Mittenabstand von 60mm bzw. 80mm, wodurch sich eine stabile Montage an ausreichend vielen Befestigungspunkten realisieren lässt.



Die Abdeckungen für die Befestigungsbohrungen legen wir Ihrer Bestellung kostenlos bei!

Versand

Der Versand der Führungen ist kostenlos und erfolgt als versichertes Paket durch GLS in einem stabilen doppelwandigen Karton. Die Versandzeit beträgt in der Regel 1-2 Werktage.

Sonstige Informationen

Sollten Sie individuelle Maße benötigen, schreiben Sie uns einfach eine E-Mail. Längen bis 3600 mm sind problemlos möglich.

Zur Schmierung unserer Linearführungen empfehlen wir ein Schmierfett vom Typ High-Lub L 2 EP. Sie finden dieses ebenfalls in unserem Shop.

Falls Sie Fragen zu einem Artikel haben oder eine Beratung bezüglich Ihres Projektes benötigen rufen Sie uns doch einfach an oder schreiben Sie uns eine Email.



Lieferumfang

2x Profilführungsschiene - [Abmessungen gemäß Auswahl]
4x Linearwagen (Vorspannung Z0)
