Spannblock für Kugelumlaufspindel

Lieferzeit
2-3 Tage
Ab 19,86 € Normalpreis 20,90 €
Inkl. 19% Steuern, exkl. Versandkosten
Inkl. 19% Steuern, exkl. Versandkosten

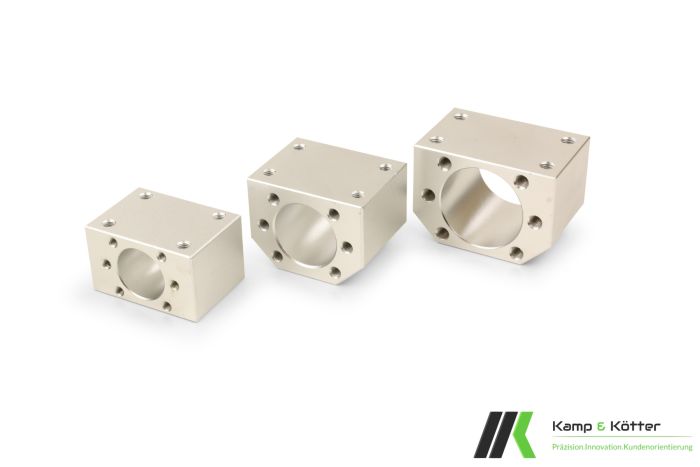

Spindelmuttergehäuse / Spannblock inkl. 6 Befestigungsschrauben

Spindelmuttergehäuse, Spannblock für 12 mm, 16 mm und 20 mm Kugelumlaufspindeln

Das Spindelmuttergehäuse (Spannblock) eignet sich ausgezeichnet um mechanisch zu bewegende Bauteile einfach, sicher und stabil mit der Spindelmutter der Kugelumlaufspindel zu verbinden.

Der Spannblock wird in 3 Ausführungen angeboten. Über das Auswahlmenü kann die zur Kugelumlaufspindel passende Größe ausgewählt werden. Hinweise zur richtigen Auswahl der Kugelumlaufspindel können der Artikelbeeschreibung unserer Kugelumlaufspindeln entnommen werden.

Zur Verbindung der Spindelmutter mit dem Spannblock empfehlen wir Zylinderkopfschrauben mit niedriger Kopfhöhe (gemäß DIN 6912 / 7984). Durch die niedrige Kopfhöhe ergibt sich ein geringerer Platzbedarf und damit ein größerer Verfahrweg.

 Die sechs Befestigungsschrauben M6x16 8.8 verzinkt nach DIN 6912 mit 30% geringerer Kopfhöhe legen wir Ihrer Bestellung kostenlos bei.



Sonstige Artikelmerkmale

  • Hochwertige Bauteil durch präzise CNC-Fertigung
  • Gängige Verwendung in Industrie & Handwerk (Dreh- , Fräsmaschinen, CNC-Nachrüstungen)
  • Hohe Belastbarkeit bei geringem Gewicht durch hochwertigen Aluminiumwerkstoff
  • Abmessung 12mm Spannblock 16mm Spannblock 20mm Spannblock
    Länge: 36 mm 40 mm 40 mm
    Breite: 50 mm 52 mm 62 mm
    Höhe: 30 mm 40 mm 44 mm
    Bohrungsdurchmesser: 22 mm 28 mm 36 mm
    Gewinde: M 4 M 5 M 6
    Höhe über Bohrungsmitte: 15 mm 20 mm 22 mm

Weitere Maße können der technischen Zeichnung in Bild 2 entnommen werden.



Falls Sie Fragen zu einem Artikel haben oder  eine Beratung  bezüglich Ihres Projektes benötigen rufen Sie uns doch einfach an oder schreiben Sie uns eine Email.

Der Versand erfolgt als DHL Maxibrief. Die Lieferzeit beträgt hier 2-3 Werktage. Bei Bestellung zusammen mit Produkten, die als Paket versendet werden, erfolgt ein gemeinsamer Paketversand.

Mehr Informationen
Lieferzeit 2-3 Tage
