Kugelumlaufspindel

Lieferzeit
2-3 Tage
Ab 64,79 € Normalpreis 68,20 €
Inkl. 19% Steuern, exkl. Versandkosten
Inkl. 19% Steuern, exkl. Versandkosten

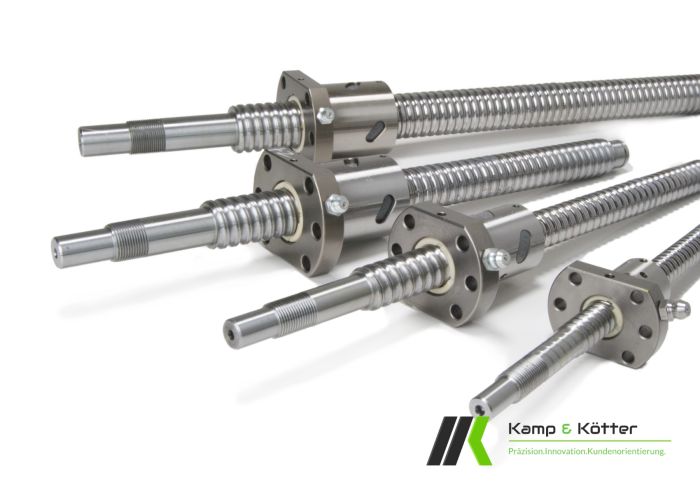

Kugelumlaufspindel inkl. vormontierter Spindelmutter

Kugelumlaufspindeln eignen sich ideal in allen Bereichen, in denen präzise lineare Bewegungen realisiert werden müssen. Im Gegensatz zu normalen Gewindetrieben, wie metrischen oder trapezförmigen Gewindespindeln, lässt sich durch das Prinzip des Kugelumlaufs eine wesentlich höhere Präzision erzielen. Durch die umlaufenden Kugeln in der Spindelmutter entsteht nahezu kein Spiel zwischen Gewindespindel und Spindelmutter. Des Weiteren sinkt durch den geringen Rollwiderstand auch der Verschleiß, sowie die notwendige Antriebsleistung erheblich.

Hauptsächliches Einsatzgebiet für Kugelumlaufspindeln ist der Bau von CNC-Maschinen, wie CNC-Drehbänke, CNC-Fräsen, Portalfräsen u.v.m. Ebenso das Nachrüsten konventioneller Maschinen auf CNC-Technik.

Die Kugelumlaufspindeln werden in verschieden Ausführungen angeboten. Über das Auswahlmenü können Durchmesser, Steigung und Länge der Kugelumlaufspindel ausgewählt werden. Die angegebene Länge bezieht sich auf die Gesamtlänge der Kugelumlaufspindel (Ende-Ende).

Wenn Sie Fragen zur Auslegung der Kugelumlaufspindel haben, wenden Sie sich gerne per Mail oder telefonisch an uns.


Technische Daten der Kugelumlaufspindel

1204

1605

1610

2005

2010

Spindeldurchmesser

12 mm

16 mm

16 mm

20 mm

20 mm

Steigung

4 mm / U

5 mm / U

10 mm / U

5 mm / U

10 mm / U

Befestigungsgewinde

M10x1

M12x1

M12x1

M15x1

M15x1

Steigungsgenauigkeit

C7 (JIS B 1192-1997)

Werkstoff:

100Cr6 (induktiv gehärtet ≈ 60 HRC)

Vorspannung:

leichte Vorspannung (P1)

Herstellungsverfahren

gerollt

Umlenksystem

Äußere Umlenkung

Anzahl Kugelgänge

3

Drehrichtung:

rechts

stat. Tragzahl C0.

5,1 kN

10,2 kN

10,0 kN

13,4 kN

13,0 kN

dyn. Tragzahl Ca

3,1 kN

6,0 kN

5,8 kN

6,8 kN

6,6 kN

mögl. Festlagertyp

7200 / 7000

7201 / 7001

7202 / 7002

mögl. Loslagertyp

608

6200

6202



weitere Maße sind der technischen Zeichnung zu entnehmen.

Vorteile von Kugelumlaufspindeln

  • hohe Präzision
  • hohe Belastbarkeit durch gehärteten Werkstoff
  • Einfache Montage
  • leichtgängige Beweglichkeit bei hoher Belastung

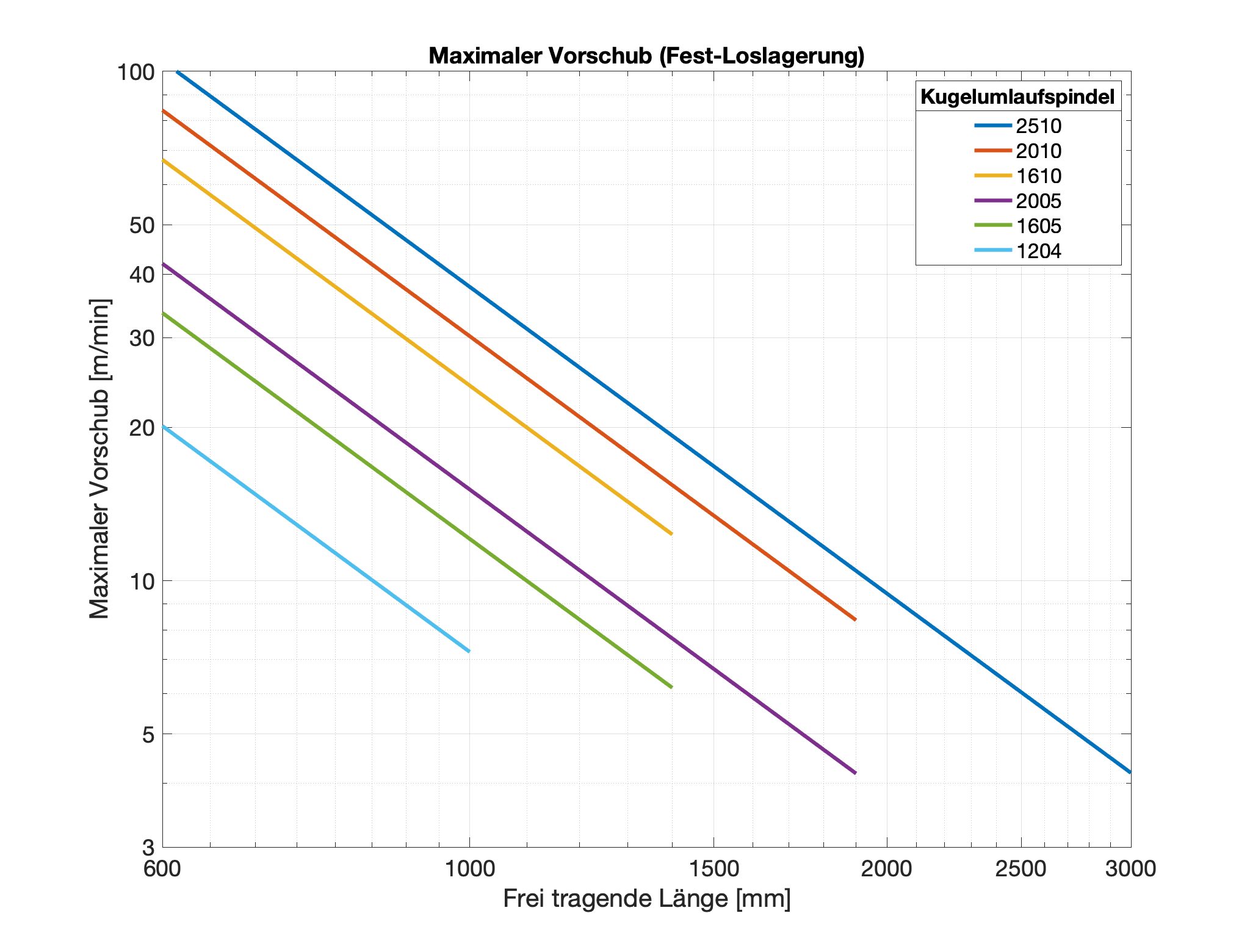

Diagramm zur Auslegung von Kugelumlaufspindeln

 Lagerung / Kupplung

Grundsätzlich sollte zur Lagerung der Kugelumlaufspindel eine Fest-Loslagerung aufgebaut werden. Passende Lager-Sets in verschiedenen Größen und Bauformen bieten wir in unserem Shop an. Die  Besonderheiten bei der Lagerung einer Kugelumlaufspindel sind der Artikelbeschreibung der Lager-Sets zu entnehmen.

Passende Wellenkupplungen zur Verbindung der Kugelumlaufspindel mit dem Antriebsmotor bieten wir ebenfalls in unserem Shop an.
Folgende passende Wellenkupplungen bieten wir Ihnen in unserem Shop an:

Jede Kugelumlaufspindel wird mit einer Feingewindemutter zur Montage des Festlagers verschickt.  Die Kugelumlaufspindel mit 12 mm bzw. 16 mm Spindeldurchmesser werden zusätzlich mit 2 Tellerfedern zur Feineinstellung der Vorspannkraft im Festlager versendet.

                               Diese legen wir Ihrer Bestellung kostenlos bei!


Versand

Der Versand der Kugelumlaufspindeln ist kostenlos. Der Versand erfolgt als versichertes Paket mit GLS. Die Versandzeit beträgt in der Regel 1-2 Werktage.

Sonstige Informationen

Falls Sie Fragen zu einem Artikel haben oder eine Beratung bezüglich Ihres Projektes benötigen rufen Sie uns doch einfach an oder schreiben Sie uns eine E-Mail.
