Wellenführung
Wellenführung
Die Wellenführungen eignen sich ideal in allen Bereichen, in denen präzise lineare Bewegungen realisiert werden müssen. Die mitgelieferten Wellenhalter ermöglichen eine einfache Montage für die verschiedensten Anwendungsfälle. Durch kugelgelagerte Linearwagen ist die gewünschte Leichtgängikeit auch bei hohen Belastungen gewährleistet. Hauptsächliches Einsatzgebiet für Linearführungen ist der Bau von CNC-Anlagen, wie CNC-Drehbänke, CNC-Fräsen, Portalfräsen u.v.m.
Wellenführungen bieten sich im Gegensatz zu wellenunterstützten Linearführungen vor allem bei geringeren Belastungen an. Im Gegensatz zu den wellenunterstützten Linearführungen ist die Belastbarkeit dieser Linearwagen aufgrund der geschlossenen Bauform richtungsunabhängig. Bei der Auslegung der Wellenführung ist das richtige Verhältnis von Länge und Durchmesser zur erwarteten Last zu berücksichtigen.

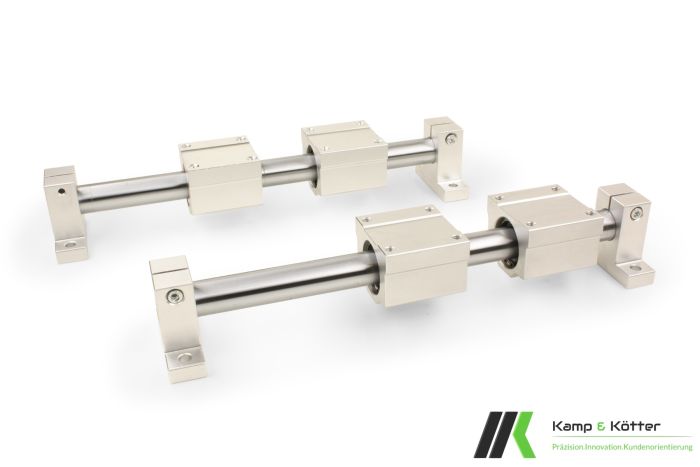

Die Wellenführungen werden in verschieden Ausführungen angeboten. Über das Auswahlmenü können Durchmesser und Länge der Wellenführung ausgewählt werden. Zusätzlich kann die Bauform der Linearwagen ausgewählt werden. Die Wellenführungen werden im Set, bestehend aus 2 Präzisionswellen und 4 Linearwagen angeboten.
Die genauen Maße sind der technischen Zeichnung in Abbildung 2 zu entnehmen.
Technische Informationen |
16mm-Ausführung |
20mm-Ausführung |
|
||||
|
Wellendurchmesser |
16 mm |
20 mm |
|||||
|
Belastbarkeit |
50 kg / Linearwagen |
75 kg / Linearwagen |
|||||
|
Toleranz (Welle) |
h6 |
||||||
|
Werkstoff (Welle) |
100Cr6 (induktiv gehärtet ≈ 60 HRC) |
||||||
|
Werkstoff (Wellenhalter) |
Aluminium |
||||||
| Hinweis |
Die Belastbarkeit gilt als maximale Belastbarkeit des Linearwagens. Das Durchbiegen der Wellenführung in Abhängigkeit von Führungslänge und Lastangriffspunkt ist zu berücksichtigten. |
||||||
weitere Maße sind der technischen Zeichnung zu entnehmen.
Vorteile
- Massive Bauweise
- Hohe Belastbarkeit durch gehärtete Präzisionswellen
- Einfache Montage
- Leichtgängige Beweglichkeit bei hoher Belastung
Versand
Der Versand der Führungen ist kostenlos und erfolgt als versichertes Paket durch GLS in einem stabilen doppelwandigen Karton. Die Versandzeit beträgt in der Regel 1-2 Werktage.
Sonstige Informationen
Falls Sie Fragen zu einem Artikel haben oder eine Beratung bezüglich Ihres Projektes benötigen rufen Sie uns doch einfach an oder schreiben Sie uns eine E-Mail.
Falls Sie einzelne Wellenführungen benötigen und diese nicht im Set kaufen möchten, schreiben Sie uns einfach eine E-Mail und wir stellen Ihnen die Produkte nach Ihren Wünschen zusammen.
Lieferumfang
2x Präzisionswelle - [Abmessungen gemäß Auswahl]
4x Linearwagen - [Ausführung gemäß Auswahl]
| Lieferzeit | 2-3 Tage |
|---|
