Wellenunterstützte Linearführung

Ab 43,15 € Normalpreis 45,90 €

Wellenunterstützte Linearführung

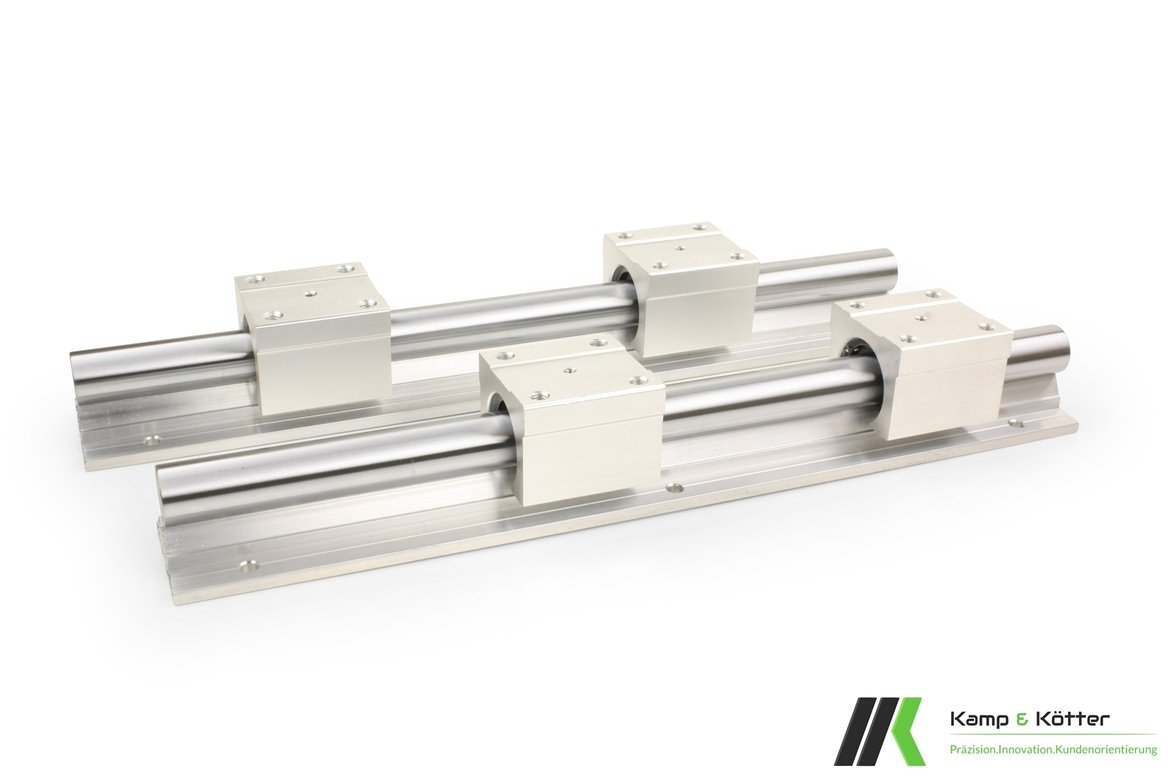

Die wellenunterstützte Linearführung eignet sich ideal in allen Bereichen, in denen präzise lineare Bewegungen realisiert werden müssen. Durch die zusätzliche Wellenunterstützung sind weitaus höhere Belastungen möglich ohne eine Durchbiegung der Welle zu riskieren. Durch kugelgelagerte Linearwagen ist die gewünschte Leichtgängikeit auch bei hohen Belastungen gewährleistet. Das Lagerspiel lässt sich mittels Stellschraube an den Linearwagen einstellen. Hauptsächliches Einsatzgebiet für Linearführungen ist der Bau von CNC-Maschinen, wie CNC-Drehbänke, CNC-Fräsen, Portalfräsen u.v.m. Zu beachten ist, dass der Aufbau aus Aluminiumunterbau und Stahlwelle bei Temperaturschwankungen dem Bimetall-Effekt unterliegt, da die Werkstoffe unterschiedliche Temperaturausdehnungskoeffizienten aufweisen. Für temperaturstabile Präzisionsanforderungen empfehlen wir den Einsatz von Profilführungen.

Die wellenunterstützten Linearführungen werden in verschieden Ausführungen angeboten. Über das Auswahlmenü können Durchmesser und Länge der wellenunterstützten Linearführung ausgewählt werden. Zusätzlich kann die Bauform der Linearwagen ausgewählt werden. Die wellenunterstützten Linearführungen werden im Set, bestehend aus 2 Führungsschienen und 4 Linearwagen angeboten.

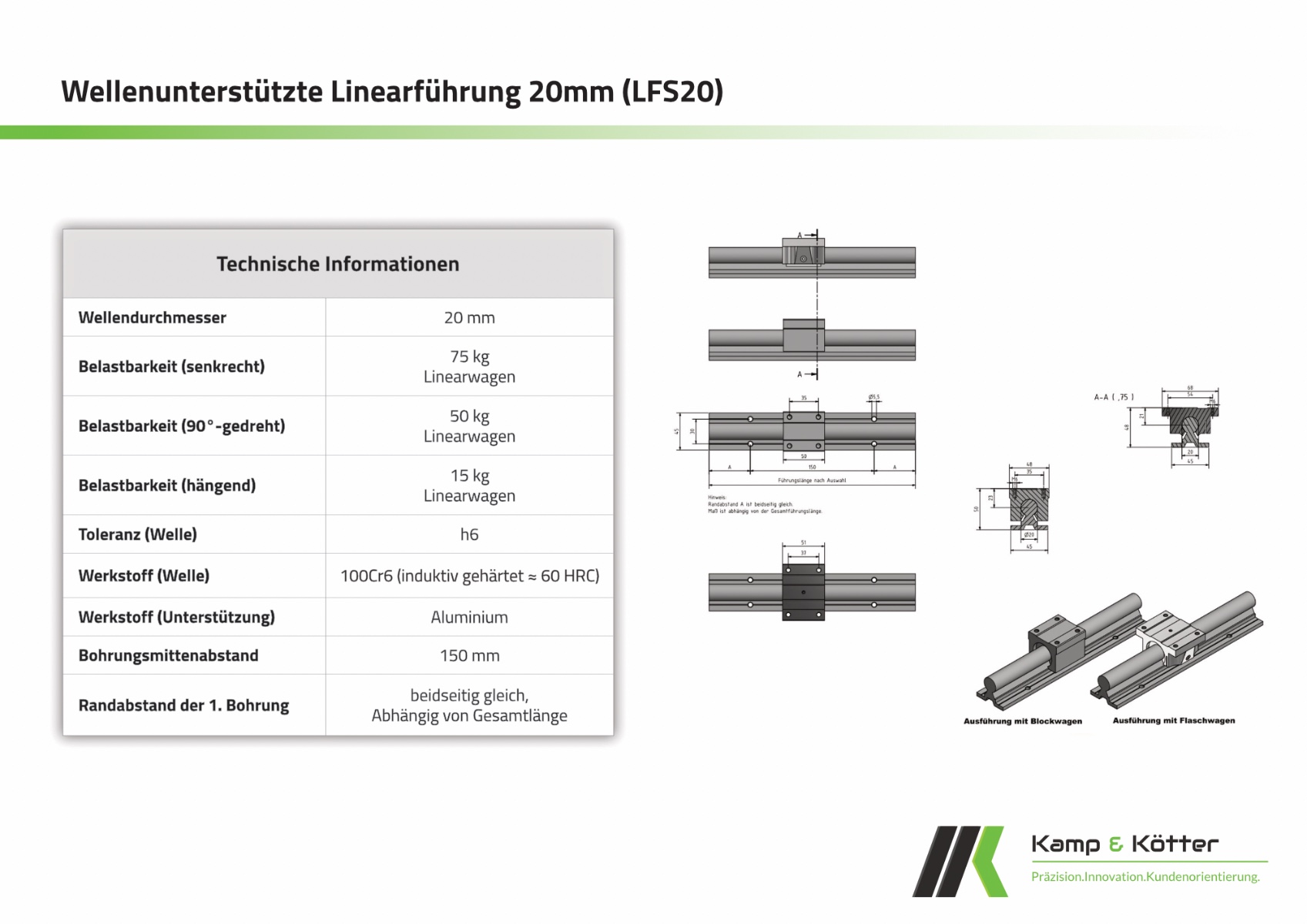

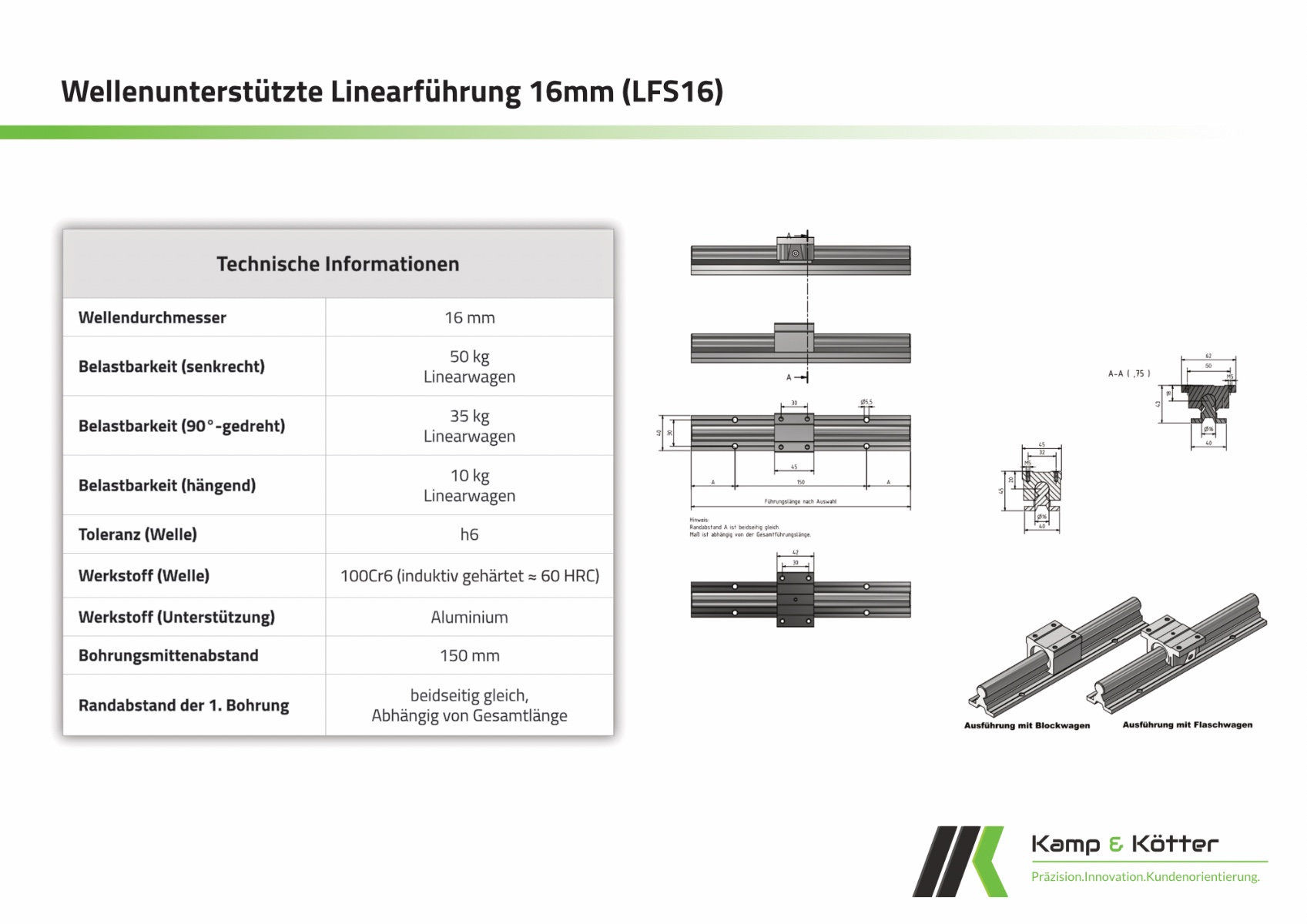

Die genauen Maße sind der technischen Zeichnung in Abbildung 2 zu entnehmen.

Technische Informationen





Wellendurchmesser

16 / 20 mm

Belastbarkeit (senkrecht)

50 kg / 75 kg

Linearwagen

Belastbarkeit (90°-gedreht)

35 kg / 50kg

Linearwagen

Belastbarkeit (hängend)

10 kg / 15kg

Linearwagen

Toleranz (Welle)

h6

Werkstoff (Welle)

100Cr6 (induktiv gehärtet ≈ 60 HRC)

Werkstoff (Unterstützung)

Aluminium

Bohrungsmittenabstand

150 mm

Randabstand der 1. Bohrung

beidseitig gleich,

abhängig von Gesamtlänge







Wellenunterstützte Linearführung

weitere Maße sind der technischen Zeichnung zu entnehmen.















Vorteile



  • Einstellbarkeit der Leichtgängigkeit durch Stellschraube
  • Massive Bauweise
  • Hohe Belastbarkeit durch gehärtete Wellen und durchgehende Wellenunterstützung
  • Einfache Montage
  • Leichtgängige Beweglichkeit bei hoher Belastung



Der Bohrungsmittenabstand der Befestigungsbohrungen beträgt 150 mm. Die Bohrungen sind mittig über die Länge der Linearführung angeordnet. Hierdurch kann der Randabstand der ersten Bohrungen in Abhängigkeit der Gesamtlänge variieren. Somit ist der Randabstand der Bohrungen aber auf beiden Seiten der Führung identisch.





Versand



Der Versand der Führungen ist kostenlos und erfolgt als versichertes Paket durch GLS in einem stabilen doppelwandigen Karton. Die Versandzeit beträgt in der Regel 1-2 Werktage.



Sonstige Informationen

Falls Sie Fragen zu einem Artikel haben oder eine Beratung bezüglich Ihres Projektes benötigen rufen Sie uns doch einfach an oder schreiben Sie uns eine E-Mail.

Zur Schmierung unserer Linearführungen empfehlen wir ein Schmierfett vom Typ High-Lub L 2 EP. Sie finden dieses ebenfalls in unserem Shop.

Falls Sie einzelne Linearführungen benötigen und diese nicht im Set kaufen möchten, schreiben Sie uns einfach eine E-Mail und wir stellen Ihnen die Produkte nach Ihren Wünschen zusammen.
